HTYZ-600T系列微机保护测控装置

应⽤范围
        HTYZ-600T系列数字式保护测控装置是在公司积累多年研发、生产数字式保护测控装置的基础上,经过大量的市场调研、配置方案论证所推出的面向35kV及以下电压等级的输配电元件及线路,备自投,电容器,站用变压器,电容器,电动机的保护、测量与控制系统、
2、 装置特点
2.1、完备的保护功能配置
2.2、强大的测量功能
       (1)谐波测量：计算各相的谐波总电压、测量谐波总电流；计算各相电压、电流的1-15次谐波幅电能质量分析：计算各相电压、测量电流的谐波畸变率（THD）；计算各相电压电流的1-15次谐波的谐波含有率（HR) ; （选配功能）
       (2)相角显示：测量、保护电量都具有相角显示功能，方便接线检查；电度计量。
     （3）采集计算:UA、UB、UC、UAB、UBC、UCA、U0、I0h、I0l、IA、IB、IC、P、Q、COSΦ、f

2.3、测控功能

       14路遥信采集,遥信电平DC220V/DC110V/DC24V可选，若无特殊要求，出厂默认遥信电平为DC24V;
       断路器遥控分合；提供多对跳闸输出接点及信号输出接点，可灵活设置输出接点逻辑；
       开关分合闸次数统计及事件SOE等；

2.4、高可靠性
       具有优异的抗干扰性能；
       组屏或安装于开关柜时不需要安装其它抗干扰模块。

2.5、事件追忆
       保护事件、录波事件、遥信事件、自检事件、遥控事件、功能事件
       保护事件：记录并显示保护动作类型、相别、动作时间及故障值，按“◄”、“ ►”键查看障时刻的所有电压、电流值；按“▲”、“▼”键选择事件。循环存储64次记录。
       录波事件：  记录并显示故障前后波型，循环存储64次记录。

2.6.丰富的通信接口
       标准配置为1个RS485口； 1个网络通信接口 。  （选配功能）HTYZ-600TX系列微机保护测控装置

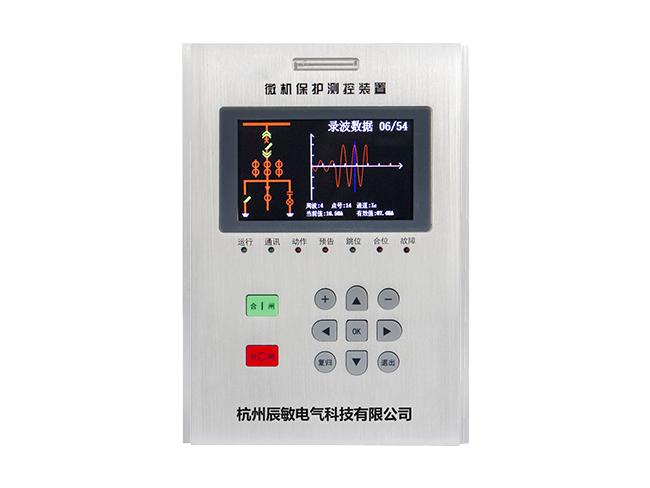

2.7面板功能
      前面板设计简洁明了、布局合理，符合人机工程设计要求，
     (1)配置4.3寸彩色液晶显示屏（分辨率为480*272），可显示模拟接线图，充电指示（满格表示充电完成），装置时间信息，装置显示RS485通讯接口与上位机通讯状态，装置模拟量信息
     (2)配置7个高亮指示灯(运行,通讯,动作,告警,跳位,合位,故障)
     (3)手跳、手合按键,“I”(绿色)按键和“、”（红色）按键用于本地操作断路器。
     (4)面板操作按键(上、下、左、右、确认、+、-、复归、退出)
     (5)中英文界面可以随意切换,适应产品出口远销国外
