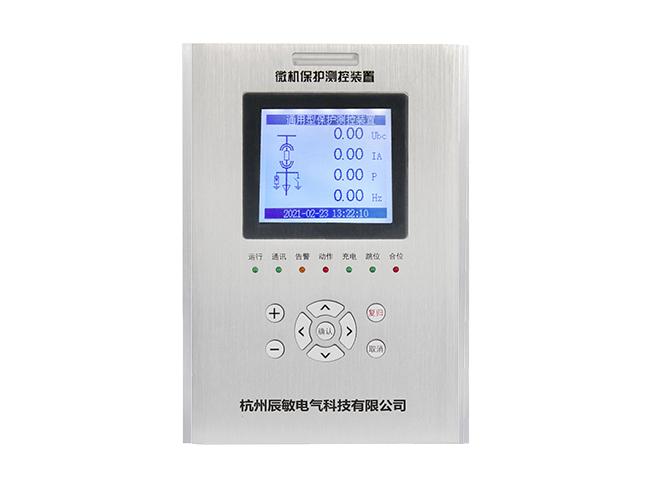

HTYZ-600型微机保护测控装置

装置简介 HTYZ-600系列微机保护测控装置(以下简称装置)是专为6-35kV高压开关柜开发的保护、测控装置，可替代高低压开关柜上传统继电器保护，为高低压开关柜、箱式变电站、...

18067987443

留言咨询

产品详情



装置简介
       HTYZ-600系列微机保护测控装置(以下简称装置)是专为6-35kV高压开关柜开发的保护、测控装置，可替代高低压开关柜上传统继电器保护，为高低压开关柜、箱式变电站、户外开关等一次设备完成保护和监控功能,适用于高低压开关柜制造厂、电力、石油?、石化、化工、煤炭、建筑等各种行业的高低压配电系统中。

专业化的结构设计
      装置采用全金属铝合金机箱，体积小，重量轻，外形美观，安装方便；
      采用模块化结构设计，强弱电完全分开，通过国家九项电磁兼容标准；
      装置采用全密封式结构，精心的防尘、抗震设计，可实现全分散安装，不需要任何外部抗干扰器件石油、石化、化工、煤炭、建筑等各种行业的高低压配电系统中、

人性化设计
       采用192×160点阵液晶，能实时显示一次接线图；
       配备大容量存储器，可存储500条分类型的SOE;
       可独立整定2套定值，定值切换安全方便。

高可靠性
      采用新型高速32位CPU使装置具有很高的稳定可靠性；软件上采用彻底的模块化、平台化设计，显著提高了产品的可信赖性和可维护性。
      整机无可调节元件，选用高精度、高稳定的工业级器件，保证正常运行的高精度，避免因环境改变或长期运行而造成的采样误差增大；具备完善的自检功能。485通信，特殊场合可以选配以太网通讯
      具有一个独立的RS485总线串行通信口；
      支持IEC60870-5-103规约(选配),Modbus-RTU规约,可以很方便地和国内外众多厂家的硬件设备或软件系列进行联接;


测控     Ia、Ib、Ic、3I0、IA、IC、UA、UB、UC、3U0、UAB、UBC、
     UCA、P、Q、PF、F
     11路外部开关量无源输入;
     4个开关量输出,可调节遥控输出脉冲宽度;
事件
记录		     可记录近200条保护动作事件
      可记录近200条告警事件
     可记录近50条遥信变位事件
      可记录近50条操作事件
对时      实时时钟：年、月、日、时、分、秒
选配      标准操作回路    (带防跳功能)
      一路485通讯



名称型号
通用型线路+备自投电动机单PT
HTYZ-600A1600A3600A4600A6
过流一段保护√√√×
过流二段保护√√√×
零序过流保护√√√×
反时限过流保护√√√×
过负荷保护√√√×
过电压保护√√√√
低电压保护√√√√
失电压保护√√√×
零序过压保护√×√√
非电量保护3路×2路×
进线自投 (不跳母联)×√××
进线自投 (带跳母联)×√××
进线自复保护×√××
母联备自投×√××
堵转保护×√××
起动过长保护××√×
过热保护××√×
负序过流1保护××√×
负序过流2保护××√×
Pt断线√√√√
Ct断线√√√×
控制回路异常√√√×



微机综合型保护装置 HTYZ600H1HTYZ600C1
保护
功能		1、电流一段保护；
2、电流二段保护；
3、零流一段保护（跳闸或告警选择）；
4、零流二段保护（跳闸或告警选择）；
5、三种反时限过流保护；
6、电流加速保护；
7、过负荷保护（跳闸或告警选择）；
8、低周减载保护（电压闭锁，电流闭锁）；
9、重合闸保护；
10、过电压保护；
11、低电压保护；
12、失压跳闸保护；
13、零序过压保护（跳闸或告警选择）；
14、3路非电量保护;
15、PT断线;
16、CT断线;
17、控制回路异常；		√√
硬件
资源		开关量输入： 11路11路
开关量输出： 4路4路
模拟量输入4U+6I：  Ia、Ib、Ic、3I0、IA?IC?UA?UB?UC?
3U0?UAB?UBC?UCA?P?Q?PF?F		√√
485通讯:(Modbus标配;103协议选配)√√
安装方式横屏竖屏




微机线路保护测控装置HTYZ600H2HTYZ600C2
保护
功能		1、电流一段保护(可选择带方向，低电压闭锁，指向母线方向)；
2、电流二段保护(可选择带方向，低电压闭锁，指向母线方向)；
3、电流三段保护(可选择带方向，低电压闭锁，指向母线方向)；
4、反时限过流保护(可选择带方向，低电压闭锁，指向母线方向)；
5、零序过流保护；
6、电流加速保护；
7、过负荷保护；
8、低周减载保护；
9、重合闸保护；
10、低电压保护；
11、零序过压保护；
12、PT断线；
13、CT断线;
14、控制回路异常；		√√
硬件
资源		开关量输入： 11路11路
开关量输出： 4路4路
模拟量输入4U+6I：  Ia、Ib、Ic、3I0、IA、IC、UA、UB、
UC、3U0、UAB、UBC、UCA、P、Q、PF、F		√√
485通讯:(Modbus标配;103协议选配)√√
安装方式横屏竖屏



线路+备自投保护测控装置 HTYZ600H3HTYZ600C3
保护
功能		1、过流一段保护；
2、过流二段保护；
3、零序过流保护；
4、反时限过流保护；
5、过负荷保护；
6、过电压保护；
7、低电压保护；
8、失压跳闸保护；
9、进线备自投(不跳母联)；
10、进线备自投（带跳母联）
11、进线自复；
12、母线自投；
13、PT断线;
14、CT断线
15、控制回路异常		√√
硬件
资源		开关量输入： 11路11路
开关量输出： 6路6路
模拟量输入4U+6I：  Ia、Ib、Ic、3I0、IA、IC、UA、UB、UC、
3U0、UAB、UBC、UCA、P、Q、PF、F		√√
485通讯:(Modbus标配;103协议选配)√√
安装方式横屏竖屏



微机电动机保护测控装置  HTYZ600H4HTYZ600C4
保护
功能		1、电流一段保护（电机启动中保护）；
2、电流一段保护（电机启动后保护）
3、电流二段保护；
4、三种反时限过流保护
5、二段负序过流保护（跳闸或告警选择）；
6、零序过流保护（跳闸或告警选择）；
7、堵转保护；
8、起动过长保护；
9、过热保护；
10、过负荷保护（跳闸或告警选择）；
11、过电压保护；
12、低电压保护；
13、失压跳闸保护；
14、零序过压保护（跳闸或告警选择）
15、非电量1保护（跳闸或告警选择）；
16、非电量2保护（跳闸或告警选择）；		√√
硬件
资源		开关量输入： 11路11路
开关量输出： 4路4路
模拟量输入4U+6I：  Ia、Ib、Ic、3I0、IA、IC、UA、UB、UC、
3U0、UAB、UBC、UCA、P、Q、PF、F		√√
485通讯:(Modbus标配;103协议选配)√√
安装方式横屏竖屏



微机配变保护测控装置 HTYZ600H5HTYZ600C5
保护
功能		1、电流一段保护；
2、电流二段保护；
3、零流一段保护；
4、零流二段保护；
5、反时限过流保护；
6、电流加速保护；
7、过负荷保护；
8、低周减载保护；
9、重合闸保护；
10、过电压保护；
11、低电压保护；
12、失压跳闸保护；
13、零序过压保护；
14、重瓦/超温保护；
15、轻瓦/网门保护；
16、高温保护；
17、PT断线；
18、CT断线;
19、控制回路异常；		√√
硬件
资源		开关量输入： 11路11路
开关量输出： 4路4路
模拟量输入4U+6I：  Ia、Ib、Ic、3I0、IA、IC、UA、UB、UC、
3U0、UAB、UBC、UCA、P、Q、PF、F		√√
485通讯:(Modbus标配;103协议选配)√√
安装方式横屏竖屏



微机电容器保护测控装置 HTYZ600H6HTYZ600C6
保护
功能		1、过流一段保护；
2、过流二段保护；
3、不平衡过流保护（跳闸和告警可选择）；
4、反时限过流保护（三种反时限可选择）；
5、过负荷保护（跳闸和告警可选择）；
6、过电压保护；
7、低电压保护；
8、失压跳闸保护；
9、不平衡过压保护（跳闸和告警可选择）；
10、PT断线；
11、CT断线
12、控制回路异常；		√√
硬件
资源		开关量输入： 11路11路
开关量输出： 4路4路
模拟量输入4U+6I：  Ia、Ib、Ic、3I0、IA、IC、UA、UB、
UC、3U0、UAB、UBC、UCA、P、Q、PF、F		√√
485通讯:(Modbus标配;103协议选配)√√
安装方式横屏竖屏



微机备用电源自投装置HTYZ600H7HTYZ600BT2
保护
功能		1、分段备自投1；       2、分段备自投2；
3、分段自复1；          4、分段自复2；
5、进线1自投；          6、进线2自投；
7、进线1自复；          8、进线2自复；
9、进线互为备投；   10、PT断线；		√√
硬件
资源		开关量输入： 11路11路
开关量输出： 6路6路
模拟量输入4U+6I：  Ia、Ib、Ic、3I0、IA、IC、UA、UB、
UC、3U0、UAB、UBC、UCA、P、Q、PF、F		√√
485通讯:(Modbus标配;103协议选配)√√
安装方式横屏竖屏



微机单PT保护装置HTYZ600H8HTYZ600C8
保护
功能		1、母线过电压；        2、母线低电压；
3、母线接地告警；    4、母线PT断线；		√√
硬件
资源		开关量输入： 11路11路
开关量输出： 4路4路
模拟量输入4U+6I：  Ia、Ib、Ic、3I0、IA、IC、UA、UB、
UC、3U0、UAB、UBC、UCA、P、Q、PF、F		√√
485通讯:(Modbus标配;103协议选配)√√
安装方式横屏竖屏



微机单PT保护装置HTYZ600H9HTYZ600C9
保护
功能		1、I段(II段)母线过电压;
2、I段(II段)母线低电压;
3、I段(II段)母线接地告警;
4、I段(II段)母线PT断线;
5、PT并列保护(手动并列,自动并列);		√√
硬件
资源		开关量输入： 11路11路
开关量输出： 4路4路
模拟量4U+4U： Ua1、Ub1、Uc1、3Uo1、U11、U21、Uab1、
Ubc1、Uca1、Ua2、Ub2、Uc2、3Uo2、U12、U22、Uab2、
Ubc2、Uca2、F；		√√
485通讯:(Modbus标配;103协议选配)√√
安装方式横屏竖屏



微机主变差动保护装置  HTYZ-56CJ
保护
功能		1、差动速断保护；             2、比率差动保护；
3、差流越限告警;             4、二次谐波闭锁差动；
5、CT断线闭锁差动；         6、过负荷保护；
7、过载启动风冷保护；      8、过载闭锁调压保护；
9?CT断线保护;                10、本体重瓦斯保护；
11、本体轻瓦斯保护；        12、有载重瓦斯保护；
13、有载轻瓦斯保护；       14、油温过高保护；
15、油位低保护;               16、非电量保护；		√
硬件
资源		开关量输入： 11路
开关量输出： 4路
模拟量输入6I：  IaH、IbH、IcH、IaL、IbL、IcL模拟量采集，
电流精度0.5级		√
485通讯:(Modbus标配;103协议选配)√



微机主变后备保护装置HTYZ-56BJ
保护
功能		1、过流一段保护(可选择带方向，复压闭锁，指向母线、线路方向)；
2、过流二段保护(可选择带方向，复压闭锁，指向母线、线路方向)；
3、过流三段保护(可选择带方向，复压闭锁，指向母线、线路方向)；
4、过流三段II时限出口保护；
5、过负荷保护（跳闸或告警可选择）；
6、零流一段保护（可选择带方向，II时限保护出口）；
7、零流二段保护（可选择带方向，II时限保护出口）；
8、零流三段保护（可选择带方向，II时限保护出口）；
9、零流闭锁零压保护；     10、过电压保护；
11、零序过压保护（II时限保护出口）；
12、PT断线；                    13、CT断线；
14、控制回路异常；		√
硬件
资源		开关量输入： 11路
开关量输出： 4路
模拟量输入4U+6I：  Ia、Ib、Ic、3I0、IA、IC、UA、UB、UC、
3U0、UAB、UBC、UCA、P、Q、PF、F		√
485通讯:(Modbus标配;103协议选配)√
